消防電源

1.HY1951B / 10A HY1951B / 20A HY1951B / 30A 消防聯動電源

2011-07-26
?

概述
HY1951B 消防聯動電源是消防聯動控制系統的供電設備。

功能:

  • 為消防聯動控制設備提供直流24V電源。
  • 主電源為交流220V。
  • 可連接備用電池做為備用電源。
  • 主電源斷電后自動切換為備用電源。
  • 設有備用電源控制鎖,防止備用電源放電。
  • 具有主電壓,欠壓功能。
  • 具有備電欠壓保護功能。
  • 顯示主備電的電壓值,輸出電流值。
  • 自動給電池充電。

主要技術指標:


電源電壓

AC220V±10%

輸出電壓

DC24V+5%

輸出電流

10A/20A/30A

電壓調節范圍

23-28V

啟動延遲時間(典型值)

200ms

重量

6.5kg

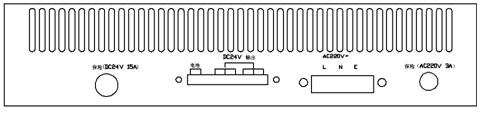

結構接線圖:


安裝調試:


  • 在將AC220V接入電源N、L兩端前,請務必先將接地端良好的接地,以保護人員,設備安全。
  • 不得將380交流電直接接入N、L端子處。
  • 電源輸出的正負不要接錯,以免損壞用電設備。

電源規格

10A系列

20A系列

30A系列

電池容量(Ah)

6.5-12

12-24

24-32


  • 所配蓄電池推薦使用12V全密封免維護鉛酸蓄電池兩節串聯。建議配置容量見下表:

?

  • 蓄電池連接前應測試電池端電壓,要求電壓大于DC18V,否則電源系統認為備電欠壓,禁止單獨接入供電系統,對于虧電電池,應將其正確接入消防電源系統的電池端口,待本電源系統對蓄電池充電48小時以上,可實現正常的備電功能。
  • 請辨認電池正負極,并與本電源系統的電池端口正負極對應連接。
  • 更換保險管時請嚴格按照標稱容量更換。
  • 為保證備電處于備用狀態,建議用戶在系統投入運行后,每30天人工手動主、備電互投一次,并使蓄電池適應放電。請在白天有人值班條件下進行。此操作可延長電池使用壽命。
  • 電源充電道不允許接入電池以外的任何用電負載。

維護與常見故障分析:


故障現象

可能原因

檢查方法

解決方法

接入AC220V后電源無輸出

電源線未接

測接線端子L、N兩端是否有AC 220V電壓

重新接線

接入AC220V后電源無輸出

保險管熔斷

檢查交流保險管

更換保險管

輸出電壓低,指示燈變暗

電源輸出端短路或過流

萬用表測量

熱除故障

備電故障指示燈亮

?

檢查電池連線、測量

與我司聯系

直流保險管熔斷

備電工作狀態下負載短路或過流

?

排除故障

?
