1.2.HY5716B 消防電話分機

2011-07-26
?

HY5716B 消防電話分機是符合《消防聯動控制系統GB16806-2006》國家標準的消防應急通信系統配套設備之一,為總線式消防電話分機,須與HY5711B消防電話總機配合使用。當發生緊急情況時,摘下電話手柄即可呼叫消防電話總機進行通話。為火災現聲提供方便快捷的通信手段,是消防聯動控制系統中不可缺少的通信設備。
功能:

  • 分機可與總機進行全雙工通話
  • 分機在正常監視狀態下有光指示。
  • 分機摘機自動呼叫總機。總機應答后,即可與總機進行通話。
  • 分機接收到總機呼叫時,發出振鈴聲并伴有光指示。摘機即可與總機進行通話。
  • 分機采用低功耗設計,靜態電流小于1mA。

主要技術指標


工作電流

靜態電流<1mA

工作狀態<22Ma

編碼范圍

1~99

頻率范圍

300Hz~3400Hz

振鈴聲級

>70dB

最大外形尺寸

寬80mm×高210mm×厚40mm

重量

286g


結構與安裝尺寸圖 端子與接線圖
安裝方式:

  • 采用電話水晶頭插接方式,配有水晶頭和接線端子連接線
  • 安裝采用壁掛式簡易安裝。

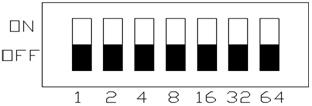

  • 編碼方法:編碼采用8-4-2-1碼。

編碼(0~127)為7位PLD微動開關,每一開關置ON時表示1,置OFF時表示0。


例如:

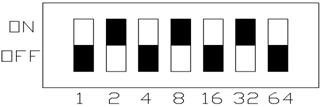

表示10:(2+8=10)

?

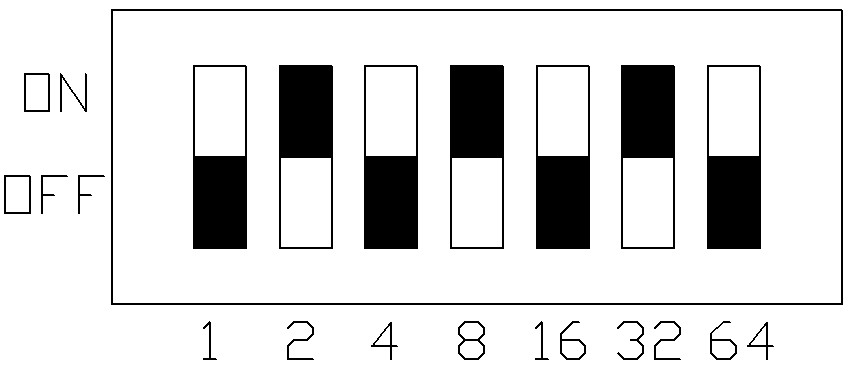

表示42:(2+8+32=42)

布線要求:

  • 電話線:宜選用截面積不小于1.0mm2阻燃雙色雙絞軟銅線(ZR-RVS2×1.0mm2),在干擾嚴重的現場應選用截面積不小于1.0mm2屏蔽阻燃銅芯電纜(ZR-RVVP2×1.0mm2)。
  • 穿管要求:電話線與電源線應獨立敷設,分別穿入金屬管、阻燃硬質塑料管或封閉式線槽中,嚴禁與其它傳輸系統線路或消防系統中的信號線、電源線、電話線、啟泵回答線、直啟線等穿入同一管中敷設。

常見故障及處理方法:

故障現象

可能原因

檢查方法

處理方法

開機無指示

總線接錯

用萬用表測量

重新接線

總機與分機通話有雜音

通常為線路接地或線路干擾

?

外理接地,電話應單獨敷設
